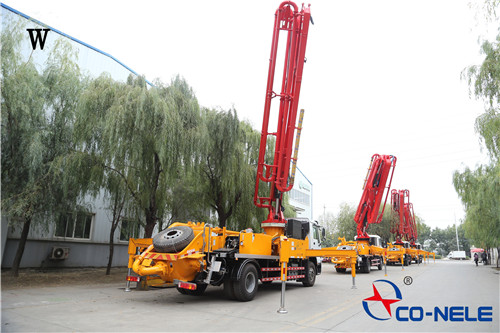

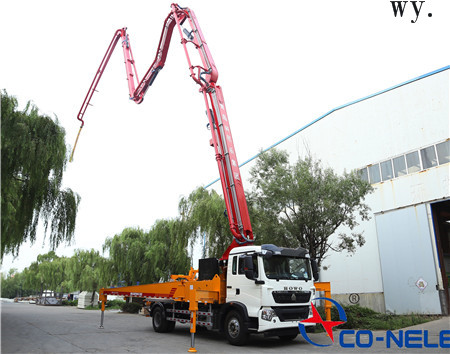

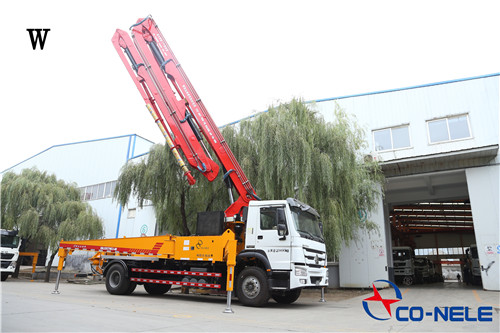

小型混凝土泵车电气控制系统是泵车上一个非常重要的组成部分这是任何一个小型混凝土泵车 技术人员都知道的，小型泵车电气控制系统是直接涉及到泵车的可操控性能和应用到施工环境中的难易程度的。尤其是当小泵车 工作时所涉及的大到控制小泵车臂架的启动停止、泵送排量的增减、臂架的移动、转向，小到控制支腿的选位支撑，工作范围的警示标志等，可以说电气控制系统就像是小泵车的 “大脑”。

　　要想真正地了解一台混凝土泵车的电气控制系统，首先要了解的不是电气元件的分布，或者其电控操作设备的形式，而是应该先察看一下泵车的电气原理图，从最基本的控制原理入手。通过对电气原理图的阅读，可以从整体上了解泵车的电气控制结构组成和功能设置情况，做到心中有数：然后再结合实际泵车的电气元件和控制结构等的分布情况进行分析，就会对泵车的电气控制系统有一个透彻的认识了。所以，对工程技术人员来讲，小泵车 的电气原理图是非常重要的一份技术文件。

1、电气原理图

　　电气原理图的概念简单的说就是：将各种电气元件用一定的符号表示，并按各个元件的动作顺序所绘制的，用以说明电气的图解。

(1)、电气原理图的特点

天泵电气系统的主电路与辅助电路时既分开又有联系地画在同一张图纸上的，主电路一般画在辅助电路的左侧或者上面，主电路用粗线，辅助电路用细线描绘。图中各种电气元件，如接触器、开关按钮等均以未通电、手柄置于零位、未受外力作用、工作机械处于原始位置的情况表示。为了安装以及检修的方便，在电气原理图中元件的连接点线往往都应该标有编号。将电气的线圈、接地分别画在所属的电路中，并将整个电路的电压等级、交、直流回路展开，画成几个独立的部分。

(2)、阅读电气原理图的方法

　　大致了解图纸的作用，把握图纸表现的主题，并围绕这个主题来分析各个电路元件所起的作用。一张图纸上标注了许多元件、线路、图形符号以及文字符号，对这些符号所代表的意义要熟悉，对照符号检查设备明细表，搞清其名称、型号、规格，要善于将图纸上的抽象符号转化为具体元件。一般来说，在电气原理图中应该是遇到接点去找线路并判断出接点是通还是断。

  在电气原理图中，各种接点都是按照起始位置画的，但是在读图时，不能按照图纸所表现的内容选择某一种状态来阅读，在读比较复杂的电气原理图时，使用状态分析图是很有帮助的。

　　读小型泵车电气原理图的顺序是：先看主电路，再看辅助电路。看辅助电路一般是从上至下、一行接一行地读，或者一部分一部分“化整为零”地读，在读图的过程中有个别问题一时难以弄清楚时，可以暂时放下，等到阅读完其他电路之后，可能就清楚了。

这些就是今天为大家带来的一些关于天泵电气图的讲解，如果有不对的，欢迎指正。如果您还有其他的关于小型混凝土泵车 的问题，欢迎咨询青岛科尼乐集团，我们都将热忱为您服务。
