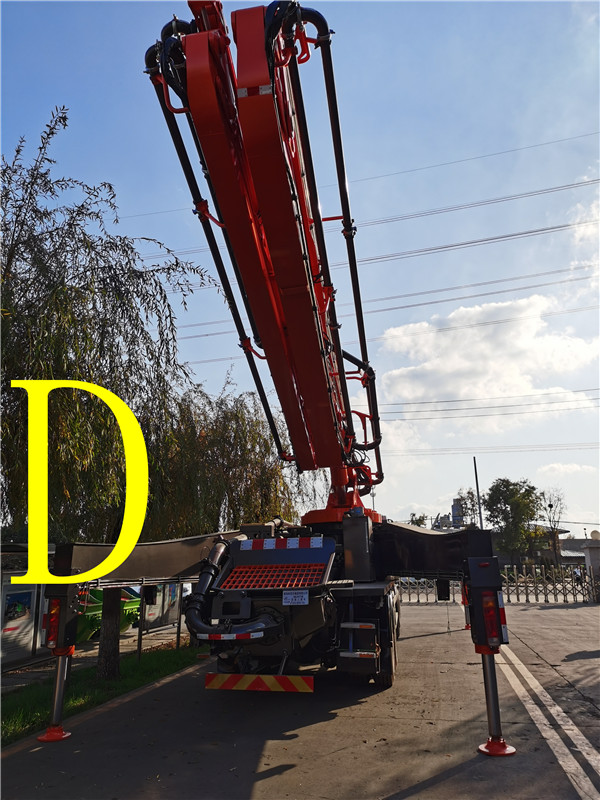

混凝土活塞分别与主油缸活塞杆连接,在主油缸液压油作用下,作往复运动,一缸前进,则另一缸后退;混凝土缸出口与料斗连通,分配阀一端接出料口,另一端能过花键轴与摆臂连接,在摆动油缸作用下,可以左右摆动。
泵送混凝土料时,在主油缸作用下,混凝土活塞前进,混凝土活塞后退,同时在摆动油缸作用下,分配阀与混凝土缸5连通,混凝土缸6与料斗连通。这样混凝土活塞8后退,便将料斗内的混凝土吸入混凝土缸,混凝土活塞7前进,将混凝土缸内混凝土料送入分配阀泵出。
当混凝土活塞8后退至行程终端时,触发水箱中的换向装置,主油缸换向,同时摆动油缸换向,使分配阀与混凝土缸连通,混凝土缸与料斗连通,这时活塞后退,前进。依次循环,从而实现连续泵送。
反泵时,通过反泵操作,使处在吸入行程的混凝土缸与分配阀连通,处在推送行程的混凝土缸与料斗连通,从而将管路中的混凝土抽回料斗。
